핸드폰 도킹 보조배터리 내부에 케이블이 끊어진 경우, 간단한 납땜 작업을 통한 수리방법을 알려 드리겠습니다.
1. 문제의 발견

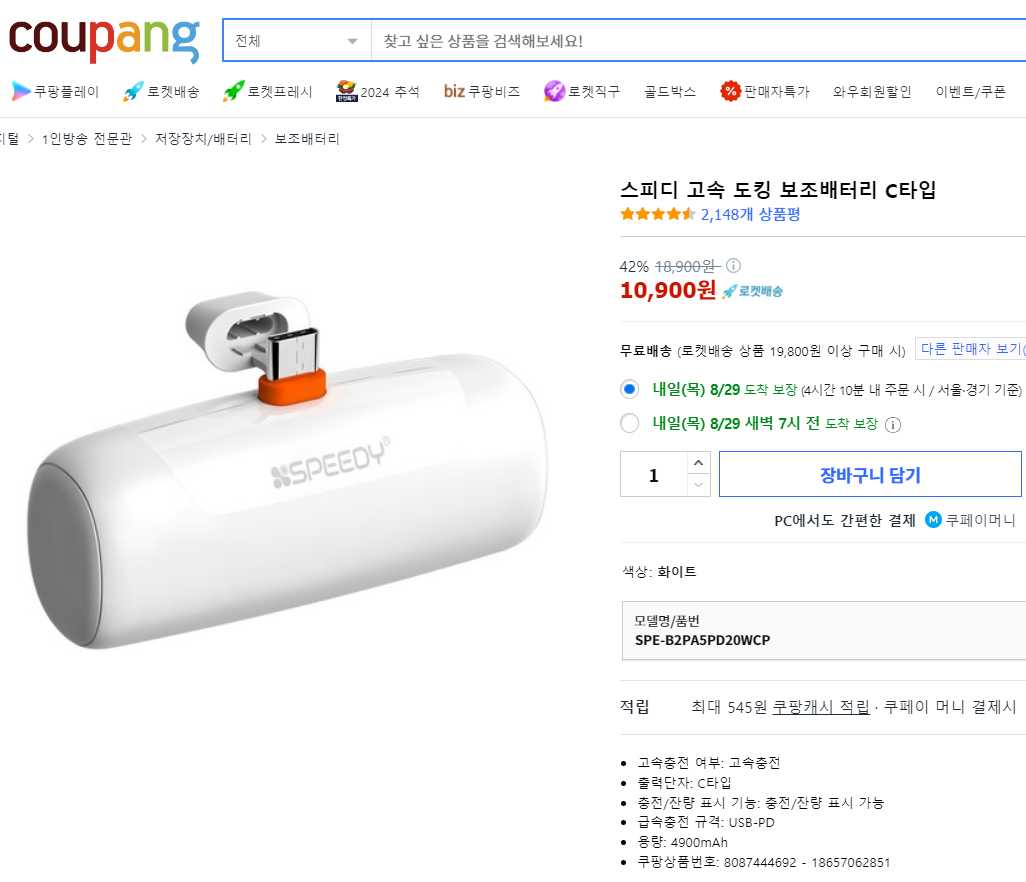

최근 가까운 거리에 마실 나갈때 가볍게 사용하던, 스피디 고속 도킹 보조배터리가 충전되지 않는 문제를 겪었습니다.문제가 발생된 모델은 아래와 같습니다.
처음에는 전원 연결 문제인가 싶었지만, 여러 차례 확인해도 상태가 변하지 않았습니다. 결국 내부를 열어보니 케이블이 끊어져 있는 것을 발견했습니다.
잘은 모르겠으나, 아마도 보조 가방에 핸드폰과 충전한다고 연결한 상태에서, 산책이나 런닝을 하면서 발생되는 지속적인 충격등으로 인해서 케이블이 끊어진게 아닌가 라는 생각이 됩니다.
2. 수리준비

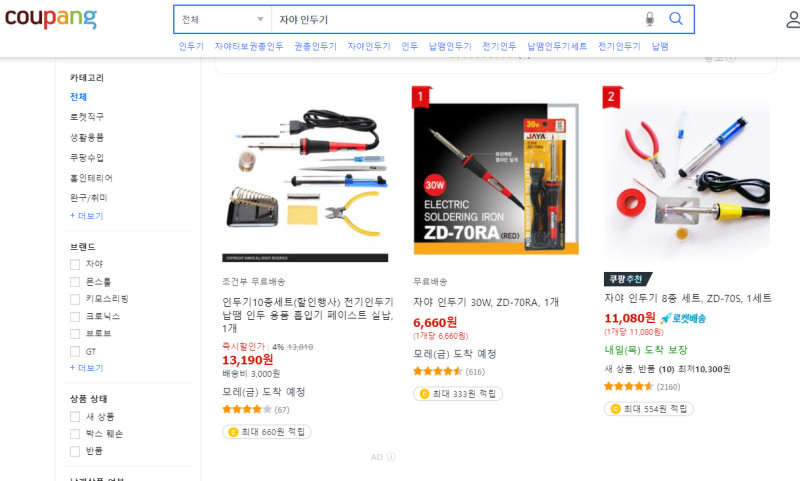

수리를 시작하기 전에 필요한 도구를 준비했습니다. 납땜 인두, 납, 그리고 안전 장갑을 챙겼습니다. 또한, 작업 공간을 정리하여 안전하게 작업할 수 있도록 했습니다. 다행이 회사에 필요한 도구들이 있어서 새로 구매할 필요는 없었습니다. 쿠팡에 알아보니, 인두기 세트는 1만원 정도로 저렴한 것 같습니다.
3. 수리 시작
3.1 내부 구조 확인

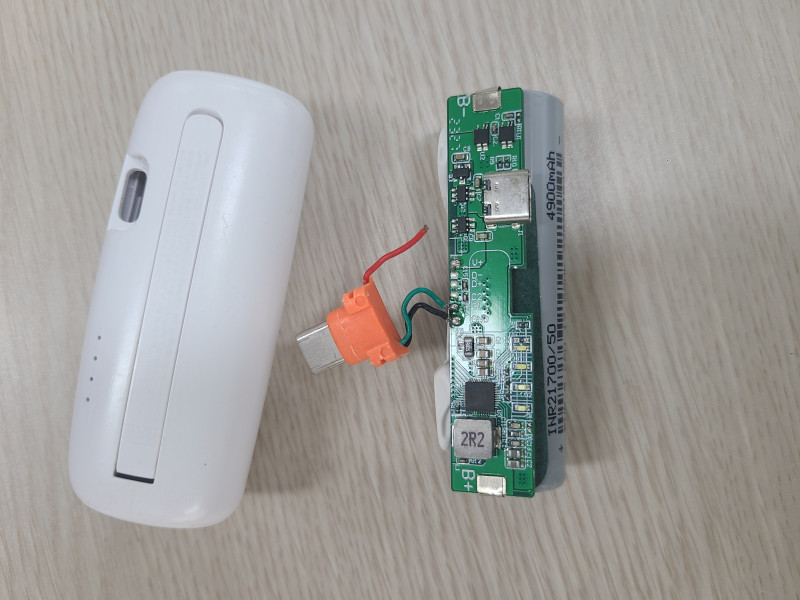

도킹 스테이션을 조심스럽게 분해하고 내부 구조를 확인했습니다. 내부 케이블이 끊어진 부분을 찾아내고, 어떤 방식으로 연결되어 있었는지 살펴보았습니다. 이 과정에서 설명서를 참고하여 부품들을 안전하게 다루는 것이 중요했습니다.

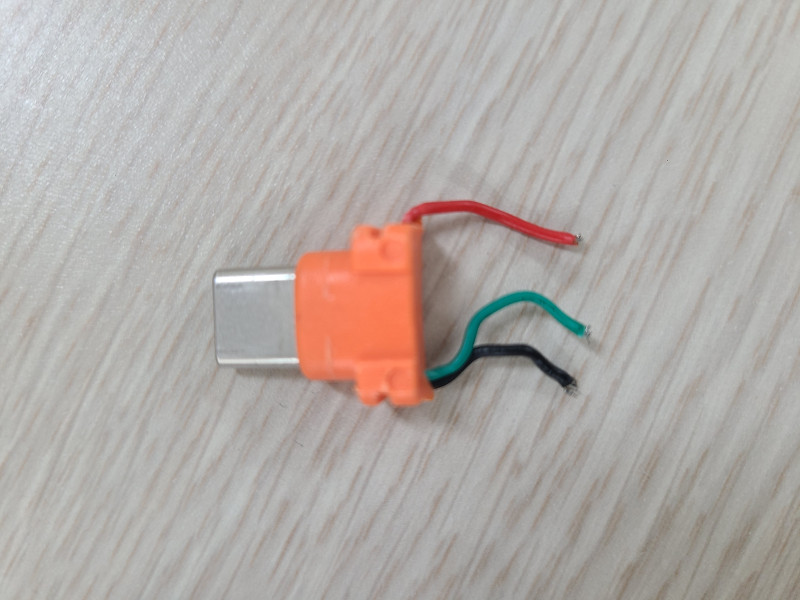

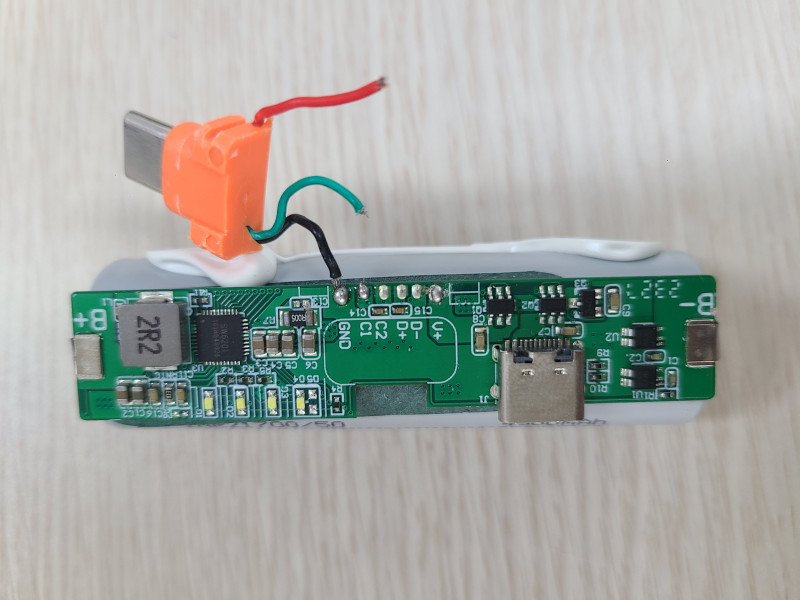

좌측 사진과 같이 빨간색 케이블이 끊어져 있었으며 우측 사진과 같이 초록색 케이블도 몇번 움직여 보니 끊어져 버렸습니다. 이런 상태니깐 정상 작동이 당연히 안 된것 같습니다.
3.2 케이블 피복 제거

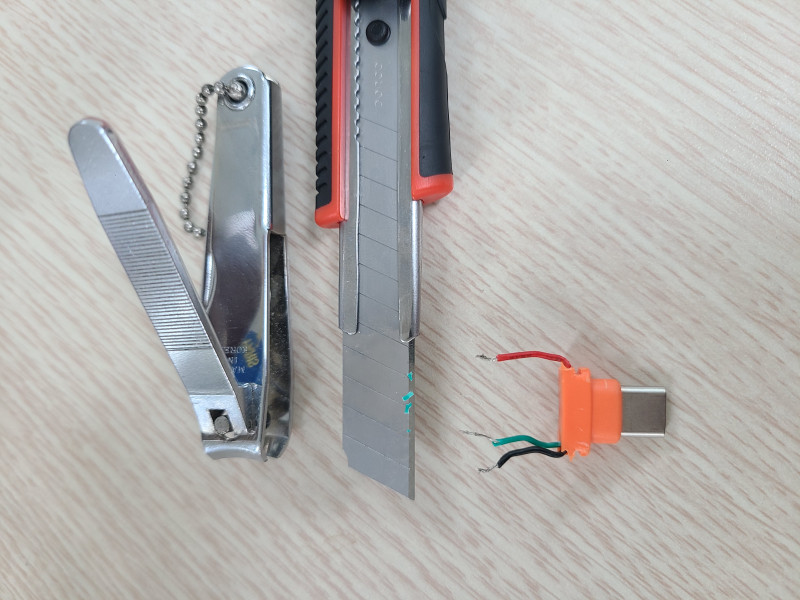

끊어진 케이블을 연결에 앞서, 케이블 피복을 제거하는 작업을 했습니다. 칼과 손톱깍이를 이용해서 약 2cm 정보 전선 피복을 제거하고, 손으로 전선으로 꼬아 주었습니다.
보조배터리에 들어있는 케이블의 경우, 상당히 얇아서 피복 제거 작업시 칼날에 힘을 많이 주면, 전선이 끊어집니다.최소한의 힘으로 전선의 피복을 제거 해야 할 것 같습니다. 저도 피복 제거 작업시 한번 실패를 했어 다시 했습니다.
3.3 납땜 작업

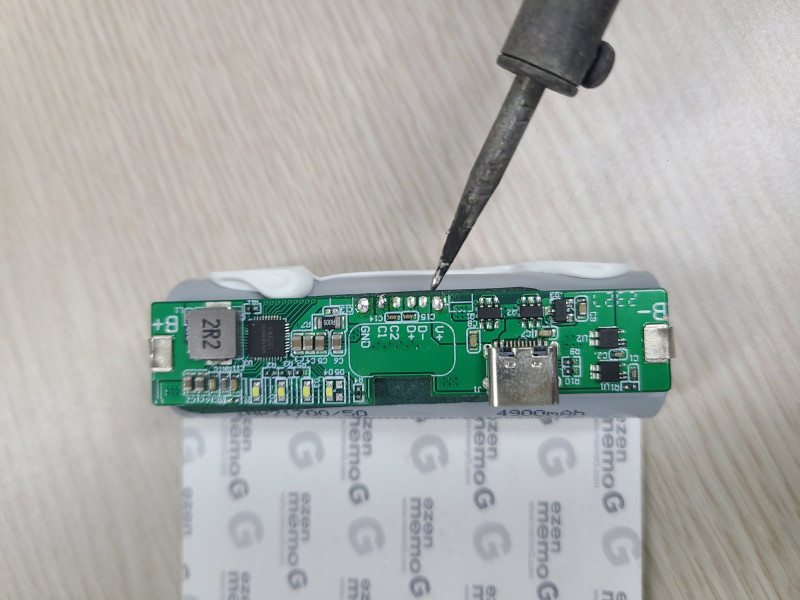

끊어진 케이블을 연결하기 위해 납땜 작업에 들어갔습니다. 케이블 끝을 정리한 후, 납땜 인두를 가열하여 케이블을 정확히 연결했습니다. 이때 과열에 주의하며, 잘 붙었는지 확인했습니다.

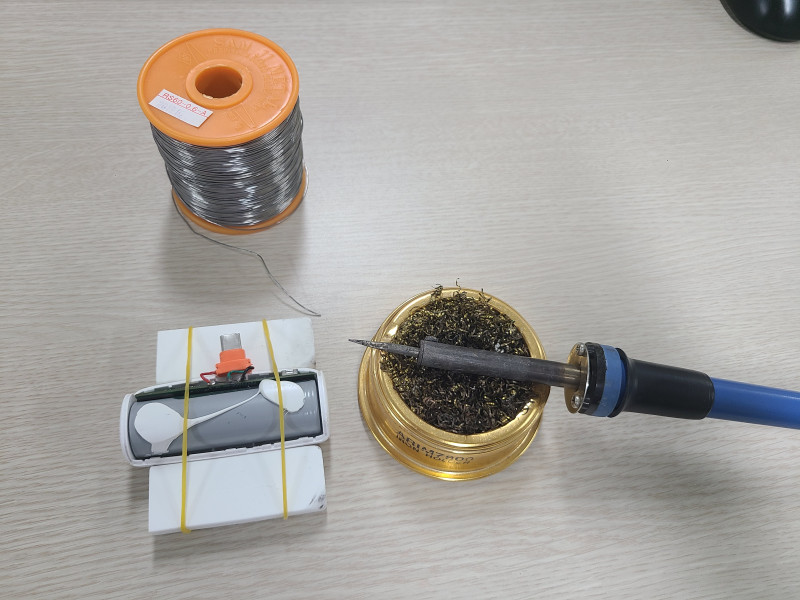

납땜 작업시 작업대상인 보조 배터리가 이동되지 않도록 고정합니다. 회사에 여기저기 놓여 있는 지우개와 고무줄을 이용하여 임시로 고정했는데 생각보다 효과가 좋았습니다. 회사에 있는 인두기는 10년 이상된 구형 모델이라 그런지 전원을 연결하고 약 3분정도 기다린 이후에 납을 녹이기에 충분한 온도가 된것 같습니다.

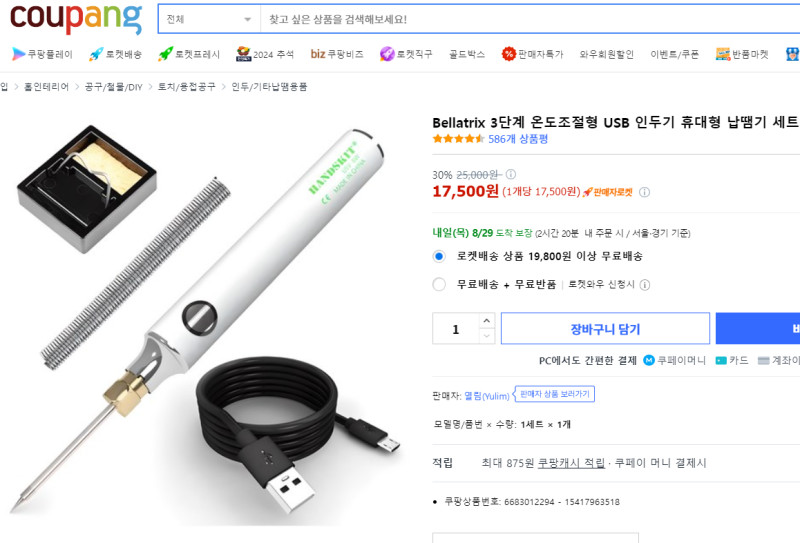

요즘 나오는 최신모델을 사용하면 좀더 빨리 가열되어 신속하게 작업을 할 수 있을듯 합니다. USB로 연결하는 인두기 모델도 최근에 나왔던데, USB 전원으로도 충분히 잘 되는지 궁금하네요.
3.3 조립 및 테스트

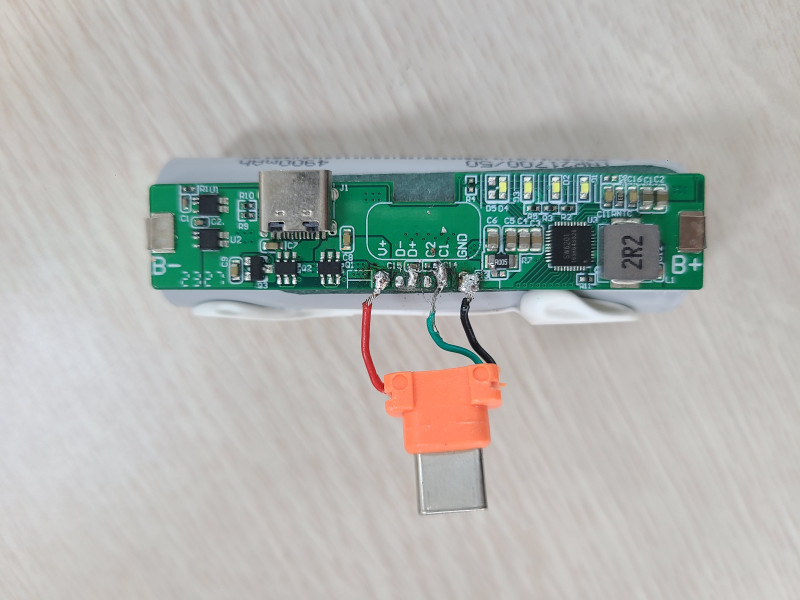

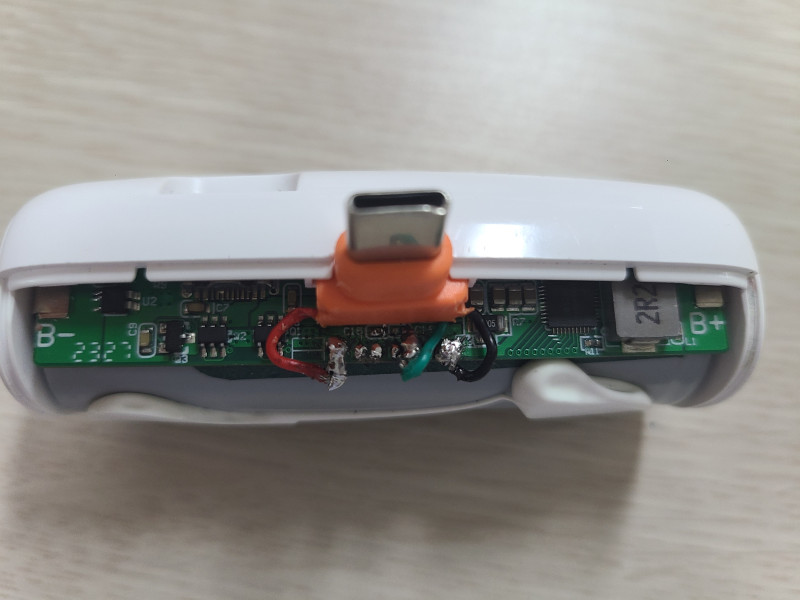

납땜이 완료된 후, 모든 부품을 원래대로 조립했습니다. 조립이 끝난 후 전원을 연결하여 정상적으로 충전되는지 테스트했습니다. 다행히도 모든 기능이 정상적으로 작동했습니다.

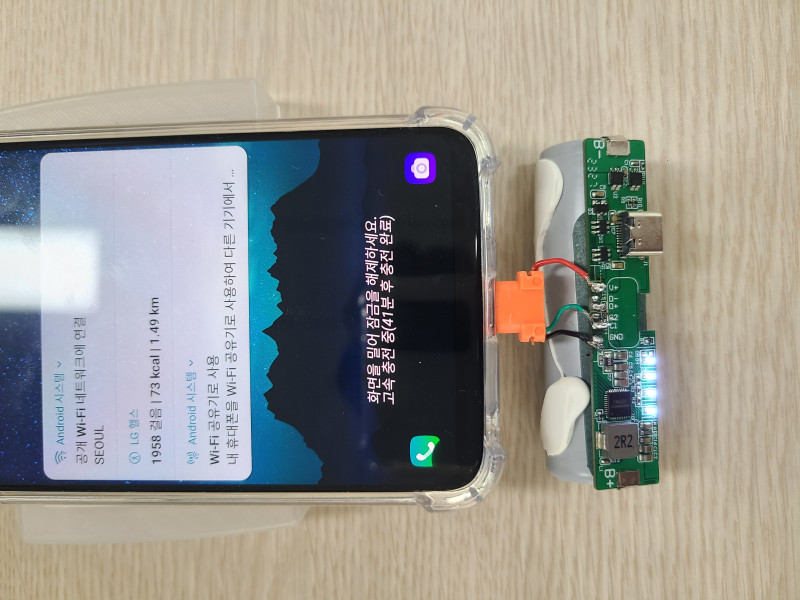

핸드폰에서 도킹형 보조 배터리를 연결 했었때, 정상적으로 "고촉 충전 중" 문구가 나오는 것을 확인했습니다. 생애 최초로 하는 납땜 도전이라 혹시나 하는 걱정을 했으나 다행이 정상 작동 되었습니다.

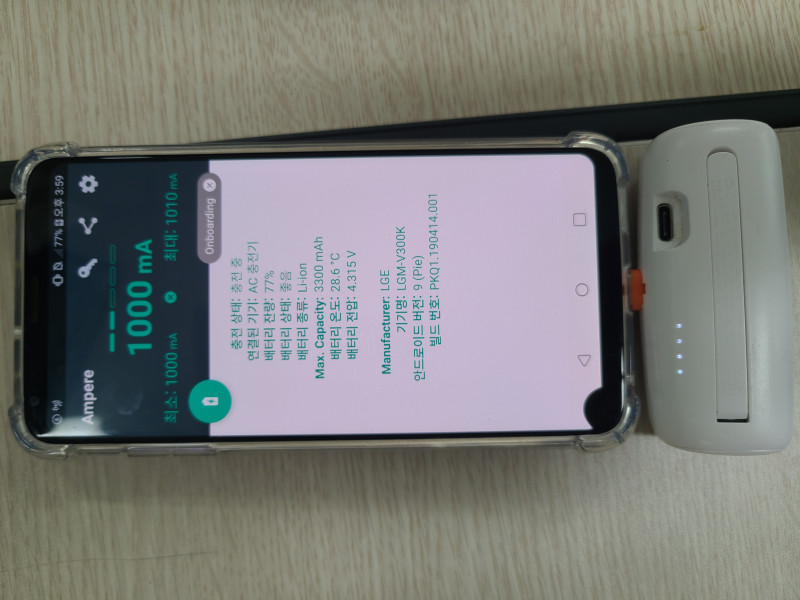

그리고, 혹시나 하는 마음에 Ampere 앱을 실행하여 충전 전류를 측정해 보았습니다. 고속 충전에 해당되는 1000mA 값이 측정됨을 확인할 수 있었습니다.
4. 마무리 및 팁
이번 수리를 통해 핸드폰 도킹 보조배터리의 문제를 스스로 해결할 수 있는 경험을 얻었습니다. 비슷한 상황이 발생했을 때, 납땜 기술을 활용하면 쉽게 문제를 해결할 수 있습니다.
저의 경우 이번 납땜 작업이 생애 최초의 납땜 작업 었습니다. 회사에서 전기/전자탐사를 전공으로 하는 직원이 납땜을 하는 모습을 지나가면서 몇번 본것이 전부 였습니다.
생각보다 납땜기로 열을 가할때, 납이 순식간에 녹는 바람에 가느다란 연결 케이블을 납땜하는 것이 어렵기 했으나, 납땜기 가열 대기시간 3분을 합쳐서 총 10분만에 작업을 완료 했습니다..
그렇게 어려운 난이도는 아닌것 같습니다. 그래도 혹시 모르니 안전을 항상 최우선으로 생각하며 작업하시길 바랍니다.
참! 혹시나 USB 인두기 사용해 보신 분들은 의견주세요. 성능이 괜찮은 궁금하네요
*핸드폰 보조 배터리 케이블 수리 여러분도 할 수 있습니다. 만약 저와 같이 간단한 케이블 문제라면 납땜을 통해서 해결하는 것을 추천드립니다. 한번 도전해 보세요. 생각보다 어렵지 않습니다.
